工業自動化儀表常見的有流量計和液位計，壓力表，溫度表等等。在儀表施工階段的規范化的管理與操作必不可缺，是保證儀表設備正確與穩定運行的前提條件。

1、儀表施工概況 儀表施工包括如下設備的施工：電磁閥控制柜、氣動執行機構、電動執行機構、電動閥門驅動裝置、變送器、邏輯開關、測溫元件、液位計、流

量計、分析儀表、就地顯示儀表、就地保溫箱、就地接線盒等設備，以及系統內整套儀表和控制設備部分電纜橋架及電纜（包括各類屏蔽電纜、控制電纜、通訊電纜和光纜等）的敷設、電纜接線及系統查線、試動作等。

2、控制盤、臺、柜安裝 （1） 儀表盤、柜的安裝應在土建施工完成后進行，萬不得已時，應采取有效的措施保證儀表盤、柜不被損壞和沾上污物。 （2） 盤柜裝卸、運輸過程中，要注意剎車，防止表盤傾倒、擦傷和劇烈顛簸。為了防止造成盤臺上設備及油漆的損壞，一般將盤臺運至安裝現場后再開箱。 （3） 計算機等機柜存放在恒溫庫中，從恒溫庫中領出的機柜要及時安裝，不能停留在露天環境中。 （4） 對開箱盤柜進行檢查，包括設備是否齊全、有無缺件、損壞等。 （5） 表盤安裝運輸過程中，地面鋪設厚橡皮墊，以保護地面和設備，表盤水平運輸采用手動液壓叉車。 （6） 就地盤柜周?chē)钤O(shè)隔離層，并用塑料布密封，封箱帶不能直接粘在盤面上，不能將盤柜作為工具箱使用。 （7） 就位后馬上接通加熱器的臨時電源進行干燥，派專人定期檢查，并做好維護記錄。 （8） 表盤電纜孔洞隨時封堵，以防灰塵、潮濕及小動物等侵入。 （9） 單元控制室和電子設備間的表盤安裝開始后，派專人24小時值班。

3、儀用空氣系統安裝 （1） 管路敷設時，應考慮主設備的熱膨脹。 （2） 管路水平敷設時，應保持一定的坡度。 （3） 管路敷設應整齊、美觀，宜減少交叉和拐彎。 （4） 管路接至儀表時，接頭必須對準，不得承受機械應力。 （5） 管路敷設完畢應進行檢查，應無漏焊、堵塞和錯接等現象。 （6） 儀表閥門前的管路，應進行工作壓力的試驗。 （7） 施工完畢的管路兩端，應掛有標明編號、名稱的標志牌。 （8） 設備的安裝要便于維護和檢修。

 4、電動及氣動執行機構安裝 （1）執行機構必須安裝牢固，操作時無晃動，并不受汽水浸蝕和雨淋。當執行器的操作手輪順時針轉動時，調節機構關閉。操作手輪逆時針轉動時，調節機構打開。調節機構的全關到全開，應與執行機構的全行程相應。 （2）對室外部分的執行機構，應裝設防雨罩，防止日曬雨淋，延長使用壽命。 （3）對安裝和調試好的執行機構，采取相應的防護措施，防止油漆和附件的損壞。 （4）閥門上箭頭的指向應與介質流動的方向一致，氣源進出口核對準確，進口須裝減壓閥與過濾器。 （5）安裝工作完畢，用防塵罩將定位器、反饋機構、電磁閥等罩起來，做好防止成品受污染的保護措施。

5、熱控取源部件安裝方案 按規程規定的要求確定取樣開孔位置。蒸汽介質開孔在管道水平向上45°夾角之間，水、油介質開孔在管道水平向下45°夾角之間，氣體介質開孔在管道垂直上方及兩側45°夾角之間。

 5.1 溫度 （1）測量元件不裝設在管道和設備的死角處。 （2）測溫元件應裝在不受劇烈振動和沖擊層地方，若在隱蔽處，其接線端應引至便于檢修處。 （3）水平安裝的測溫元件，若插入深度大于1 m，應有防止套管彎曲的措施。 （4）煤粉管道上安裝的測溫元件，應裝有拆卸的大保護罩，以防元件破損。

 5.2 壓力 （1）測氣粉混合物壓力，應采用帶分離器具有防堵及吹掃裝置的取壓裝置。 （2）風壓的取壓孔徑應和取壓裝置外徑相等，以防堵塞，取壓裝置應有吹掃的堵頭和可拆卸的管接頭。 （3）壓力取源部件的端部不得超出主設備或管道的內壁（測量動壓力者例外），取樣孔與取源部件均應無毛剌。

 5.3 流量 （1）安裝節流件的外觀及節流孔直徑進行檢查和測量，做好記錄，并且符合設計和國家標準。 （2）安裝節流的管道圓度應在節流件上，下游2D長度范圍內進行測量。 （3）用均壓環取壓，取壓孔應在同一截面上均勻設置，且上下游取壓孔數量必須相等。

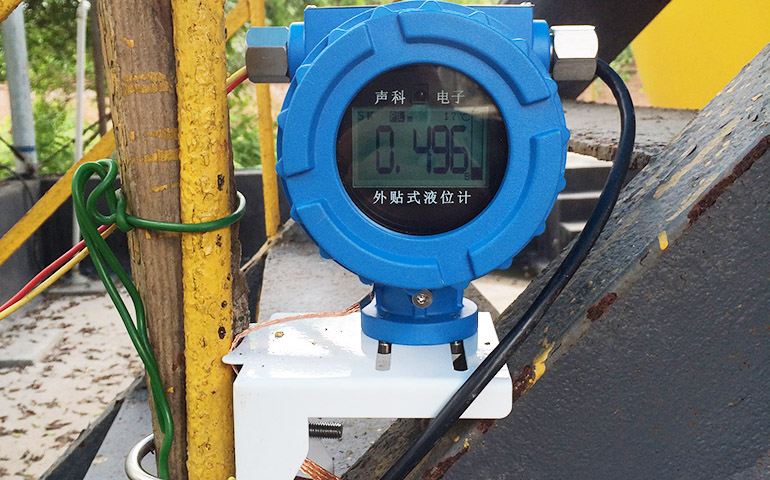

 5.4 液位 （1）液位測點位置應選擇在介質工況穩定處，應與測量范圍相符。 （2）在不易凝結成水的凝汽器水位上應安裝補充水管，其它低壓平衡容器上可裝灌水絲堵。 （3）平衡容器至差壓儀表的正負壓管應水平引出400 mm后，方可向下并列敷設。 （4）電接點水位計的測量筒應垂直安裝。

5.5 分析 （1）分析儀表的取樣部件，應按設計和制造廠的要求裝在樣品有代表性并能靈敏反映介質真實情況的位置。 （2）分析儀探頭位置的氣樣溫度應符合制造廠規定，其它的被測分析取樣裝置引出端，其與水平所成仰角一般大于15°。 （3）煙風管應選用內徑不小于100mm的管子。（4）濕度較大被測介質水平部分應有使凝結水流回介質的坡度，取樣應裝擴大管且便于維護。安裝完畢，要保溫。 （5）分析儀表的取樣裝置，閥門和連接管路應根據被測介質參數，采用不銹鋼或塑料耐腐蝕的材料制造。

6、熱控儀表管路敷設 （1）導管在安裝前應核對鋼號、尺寸，并進行外觀檢查和內部清洗。 （2）管路應按設計規定的位置敷設，若設計未做規定時，根據現場具體情況而定。 （3）管路水平敷設時，應保持一定坡定，其傾斜方向應能保證測量管內不存有影響測量的氣體或凝結水，并在管路的高或低點，裝設排汽或排水的閥門。
